Cilindri Idraulici V500CZ

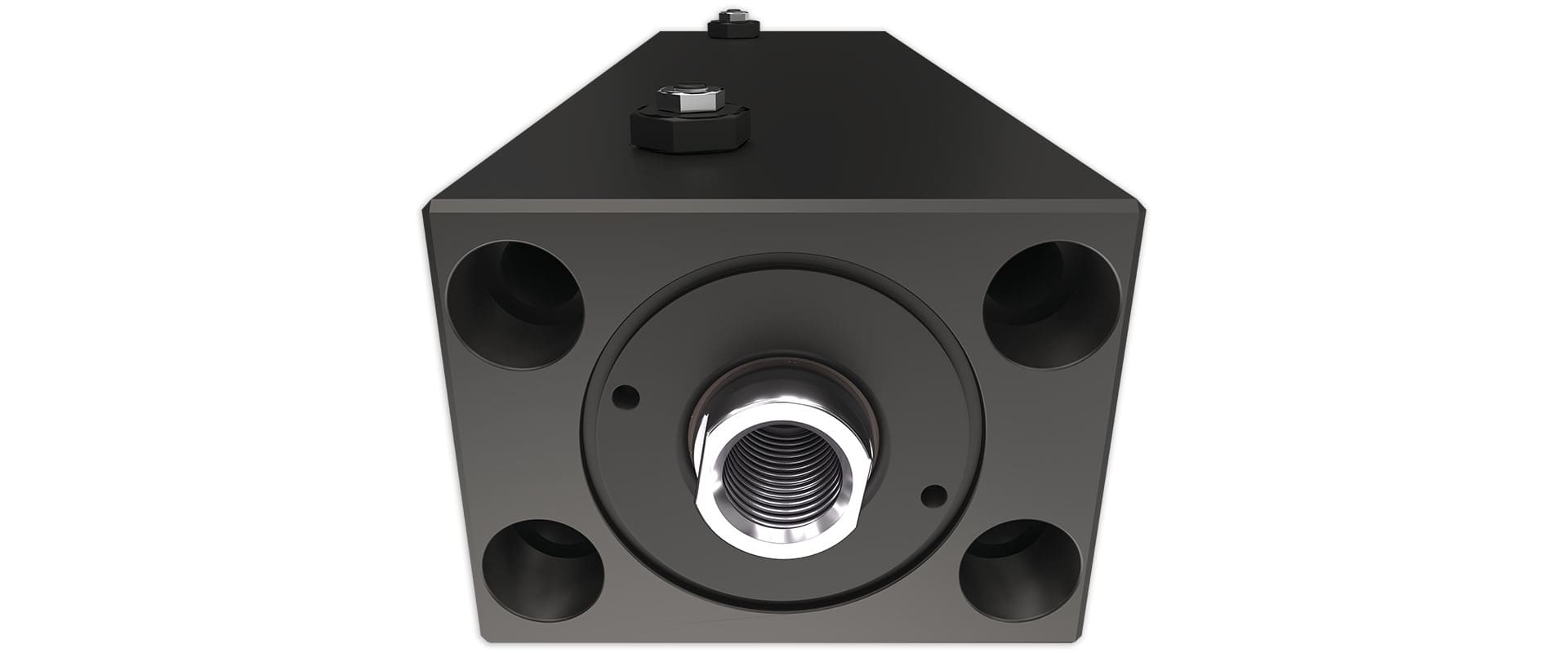

I V500CZ sono cilindri oleodinamici compatti a corsa lunga e movimento lineare con il corpo in acciaio e singola estremità stelo (no stelo passante). La versione standard viene prodotta con alesaggi del pistone che variano da 25 mm a 100 mm, e corse che variano da 20 mm a 250 mm. I fissaggi in linea permettono l’applicazione dei cilindri idraulici V500CZ con fori passanti per la lunghezza oppure con chiavetta e fori passanti a piedino.

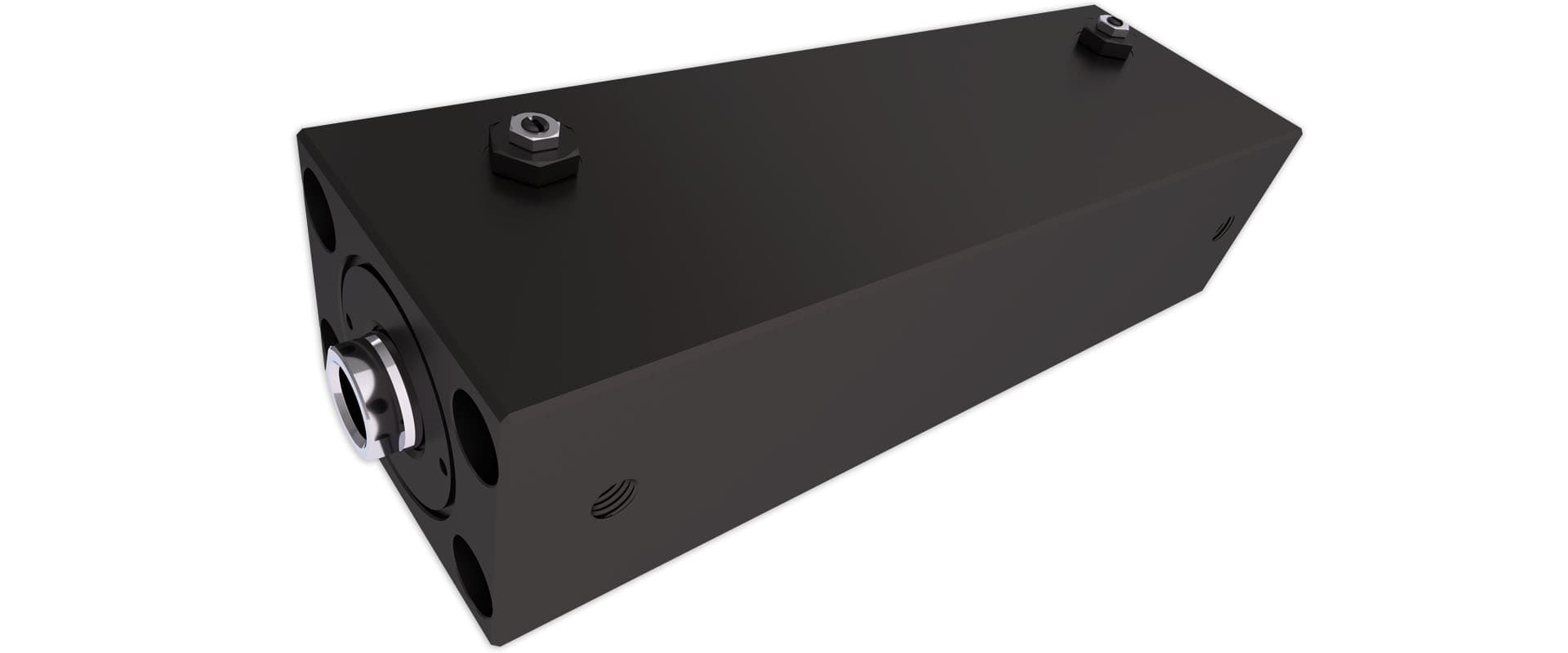

Vega Cylinders produce cilindri idraulici a doppio effetto per stampi e l’applicazione principale del V500CZ è il movimento del tavolino di estrazione dello stampo ad iniezione. Il V500CZ può essere impiegato anche per la movimentazione di carrelli, punzoni o spine che creano dei sottosquadri nello stampo ad iniezione plastica.

Il primo punto di forza di questo cilindro oleodinamico è il rapporto tra compattezza delle dimensioni esterne e la resistenza idraulica ad elevatissime pressioni.

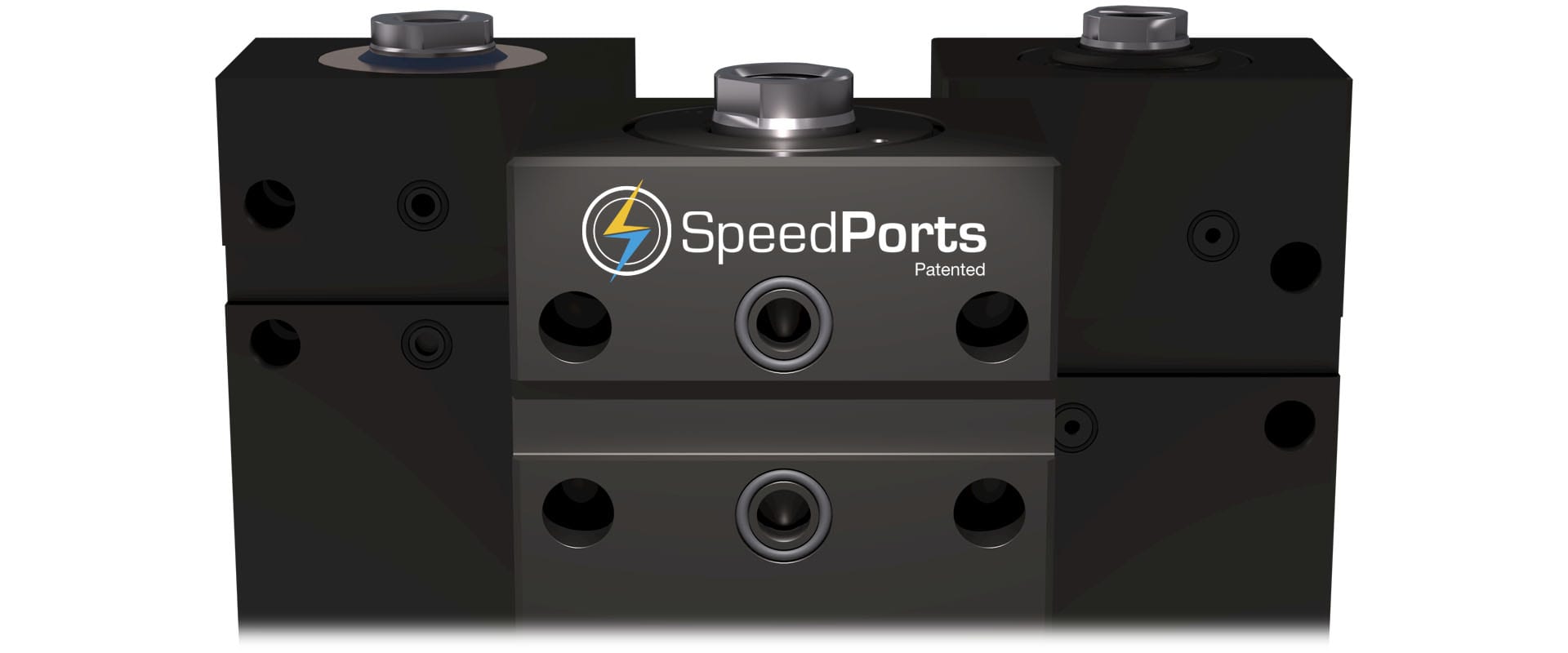

Il cilindro idraulico V500CZ adotta il sistema di alimentazione idraulica Speedports brevettato da Vega.

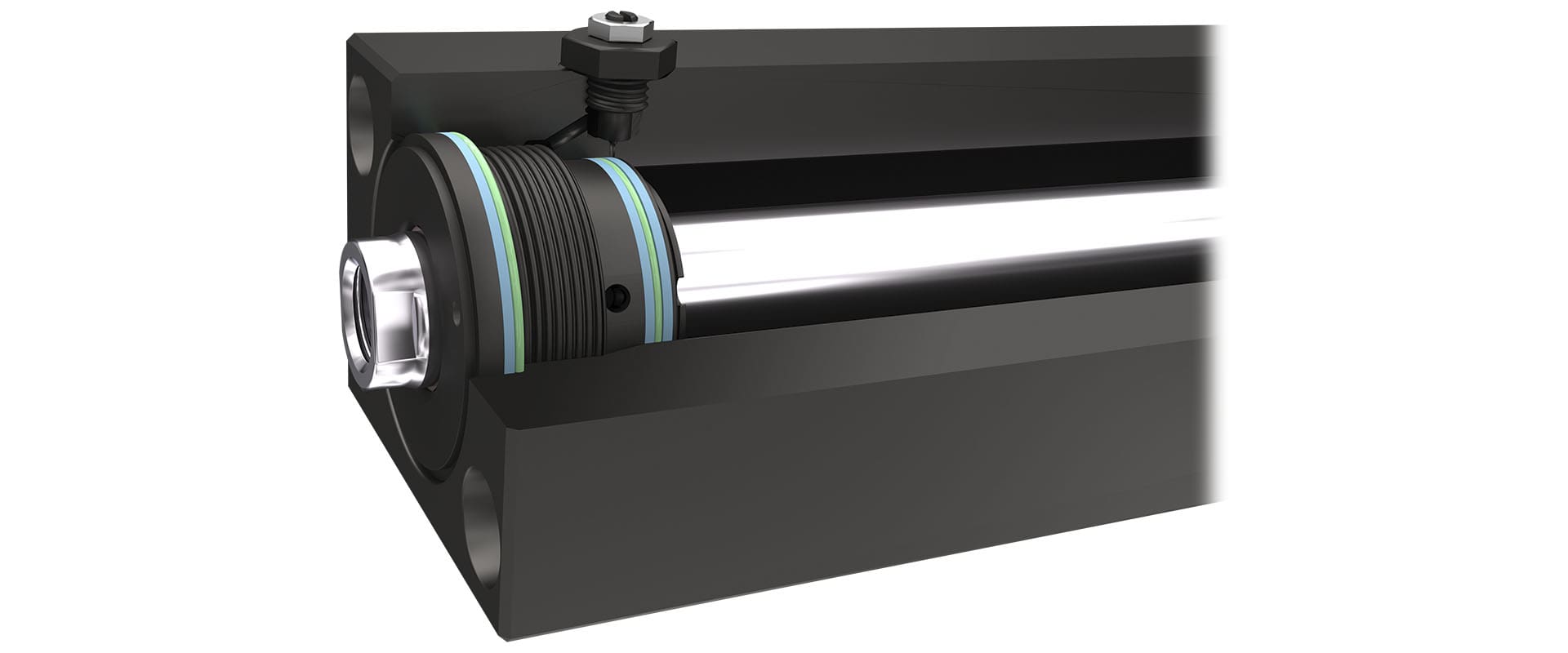

Il corpo è realizzato in acciaio ad alta lavorabilità, lo stelo e pistone sono di acciaio al cromo-molibdeno. Questi acciai sono di altissima qualità senza la presenza di soffiature. Il sistema di tenuta idraulica della cartuccia contiene un raschiatore, e 2 guarnizioni con o-ring in Viton. Questi componenti garantiscono una tenuta idraulica efficace ed una notevole durabilità e resistenza nel tempo. Il fluido compatibile con il cilindro V500CZ è olio minerale ISO VG 46.

La corsa del pistone del cilindro oleodinamico V500CZ ha la possibilità di essere controllato attraverso dei sensori induttivi o meccanici. Il segnale può essere trasmesso al PLC della macchina per lo stampaggio ad iniezione plastica. I sensori resistono ad una temperatura massima di 80°C per i sensori induttivi e 180°C per i sensori meccanici. La pressione idraulica massima di esercizio è 500 bar ed una velocità massima del pistone fino a 1 m/s.
